以太网硬件电路设计方案有哪些？

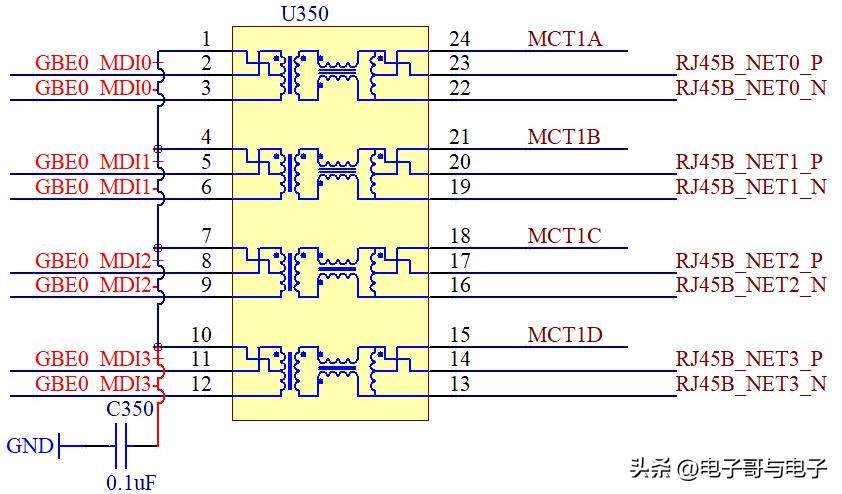

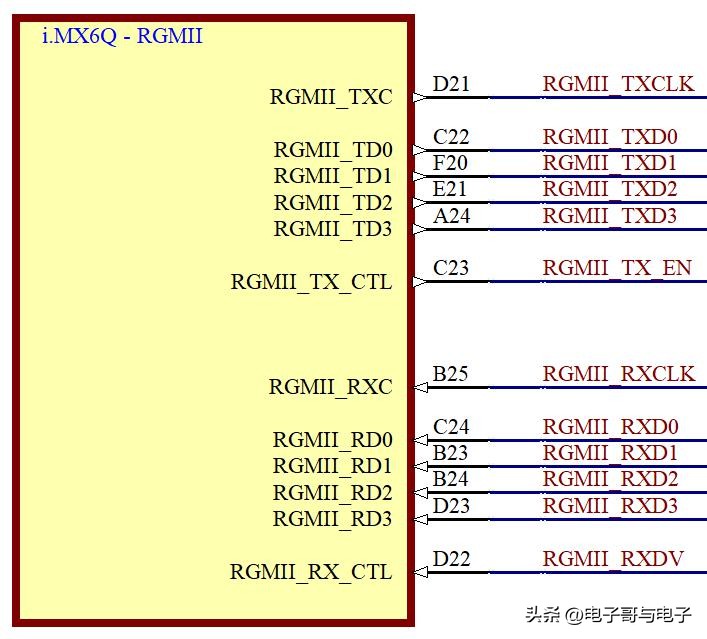

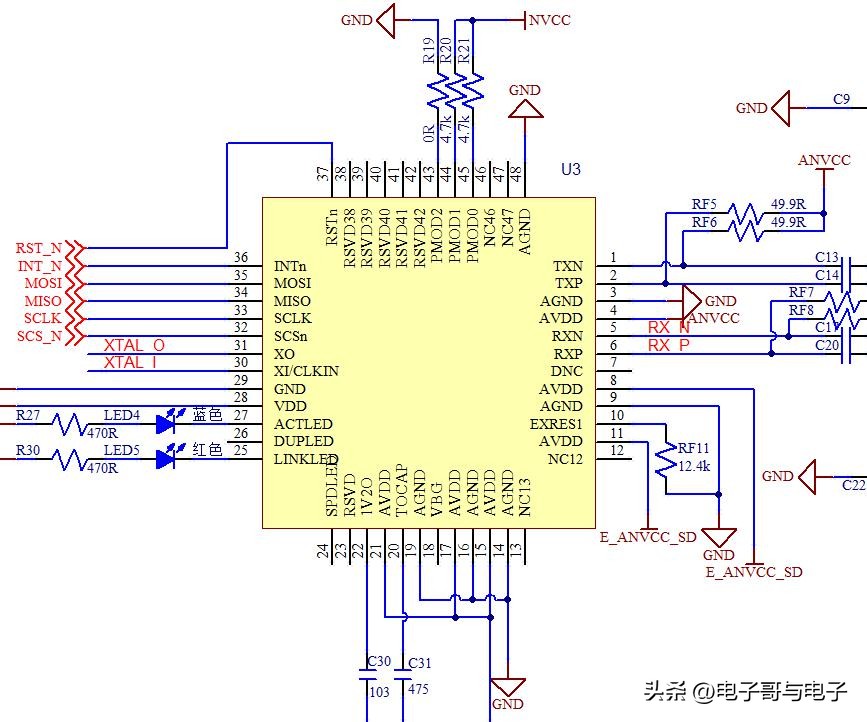

实现以太网通讯硬件电路方式良多，个别情形是CPU+MAC+PHY+收集变压器+RJ45。全部硬件电路最多用5个电子器件实现。本文援用地点：跟着集成电路的开展，良多功效被集成在一同，简化硬件电路的计划。上述那种方式，器件较多，开辟难度比拟年夜。上面罗列别的3种方式。1、CPU（集成MAC层），外接一个PHY芯片，收集变压器跟RJ45，总计4个器件。2、CPU，外加一个MAC跟PHY集成一体芯片，外加RJ45（集成收集变压器），也是3个电子器件。3、CPU，加一个MAC芯片跟一个PHY芯片，外加RJ45（集成收集变压器），统共4个器件。总体来说，1跟2计划最好，用的买球的app排行榜前十名推荐电子器件少。第2个计划，开辟难度较小。一、CPU（集成MAC层）+一个PHY芯片+收集变压器+RJ45：以太网PHY芯片采取AR8031，它与CPU有2种衔接方法，一种是RGMII，别的一种是SGMII。CPU采取的是恩智浦的i.MX6系列单片机，cortex-A9内核，主频1个G。CPU集成以太网把持器（MAC），硬件集成IEEE1588协皇冠新体育官网定。严厉来讲，这款单片机属于ARM，能跑Linux操纵体系。RGMII接口对应的数据线比拟多，包含4个接受数据线、4个发送数据线、接受数据时钟、发送数据时钟等。图1是单片机i.MX6Q对应的衔接电路：图1 单片机 i.MX6对应的收集接口图2是PHY芯片AR8031道理图，AR8031是高通公司出产低功耗PHY芯片。图2：PHY芯片AR8031的道理图经由过程PHYpg麻将胡了游戏试玩芯片后，而后衔接一个网路变压器，收集变压器的感化有，增年夜驱动才能，加强抗烦扰才能，另有阻抗婚配跟维护断绝的感化。最后接RJ45网口。图3 收集变压器的道理图图4 RJ45接口二、CPU（存在SPI接口），外加一个MAC跟PHY一体芯片（集成TCP/IP协定）。两者经由过程SPI接口停止通讯。最后加一个RJ45（集成收集变压器）。这种计划硬件电路简略，软件开辟难度也不年夜。图5是恩智浦公司的i.MX RT系列跨界MCU，这款单片机长处是本钱低，功效强盛。毛病也很显明，不内嵌flash，下载顺序顺序须要外挂flash。图5单片机MIMXRT1052 SPI接口道理图图6是W5500电路图，这款以太网芯片是微知纳特公司出产的，芯片外部集成TCP/IP协定栈。图6 W5500道理图图7 是RJ45电路图，带有2个唆使灯，外部嵌有收集变压器。
